▲ 输电线路山火在线监测装置

输电线路山火在线监测装置采用基于红外光探测的多光谱雷达探测器，对安装点周边环境进行扫描频率可控的逐点逐行扫描，及时发现没有被全部遮挡的明火及暗火，并联动高清摄像机拍照，上报报警信息和现场图片，以方便运维人员及时发现火情并实时掌握现场火警情况。相对于广域、全局性的卫星遥感技术，山火监测装置作为分布式安装的监测点，可有效弥补卫星遥感技术精度较粗糙、受环境影响较大的问题，以达到相辅相成，更好地为电网安全服务的目的。

主要技术性能指标

工作环境条件：环境温度：－40℃ ～ +85℃；

防护等级：IP65以上

供电电源：太阳能+蓄电池方式，保证无光照条件下正常运行30天以上。

通信方式：GPRS，也可选用GSM/CDMA/3G

环境温度测量范围：-40℃～+120℃，误差：≤±0.5℃

环境相对湿度测量范围：0～100%RH，误差：≤±3%RH

风速测量范围：0～75m/s，误差：≤±（0.5+0.03 V）m/s

风向测量范围：0～360度， 误差：≤±3°

气压：测量范围10hPa~1100hPa，准确度±0.3hPa，分辨力0.1hPa；

雨量：0~4mm/min，分辨力0.1mm，准确度±0.4mm（≤10mm），±4%（＞10mm）；

光辐射测量范围：0~2000W/m²；光辐射分辨力：1W/m²；光辐射非线性：±2%；稳定性：±2%；

有效像素：130万像素或200万像素可选，最大图像尺寸分别为1280×960与1920×1080；

放大倍数：光学变焦20倍或30倍，数字变焦12倍；

旋转角度：水平0~360°旋转，垂直-5°~90°连续翻转；

预置位：256个；

山火探测距离：10公里

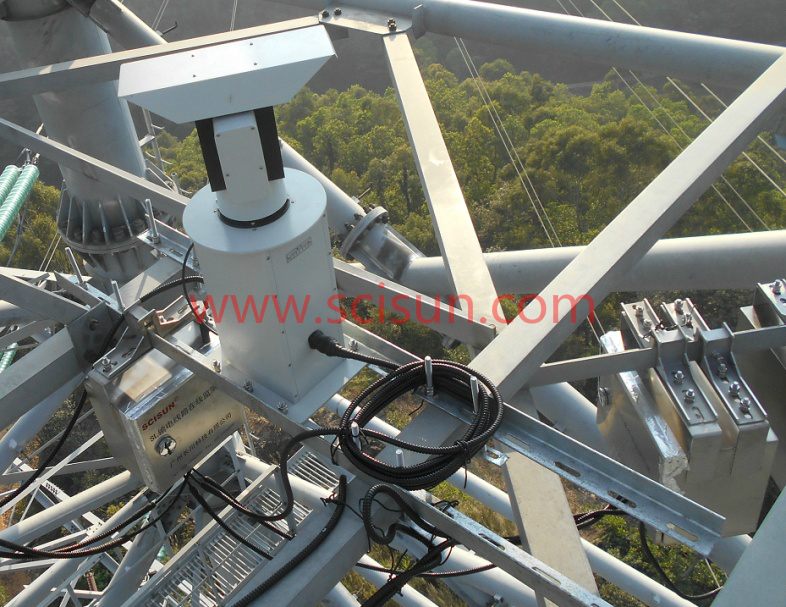

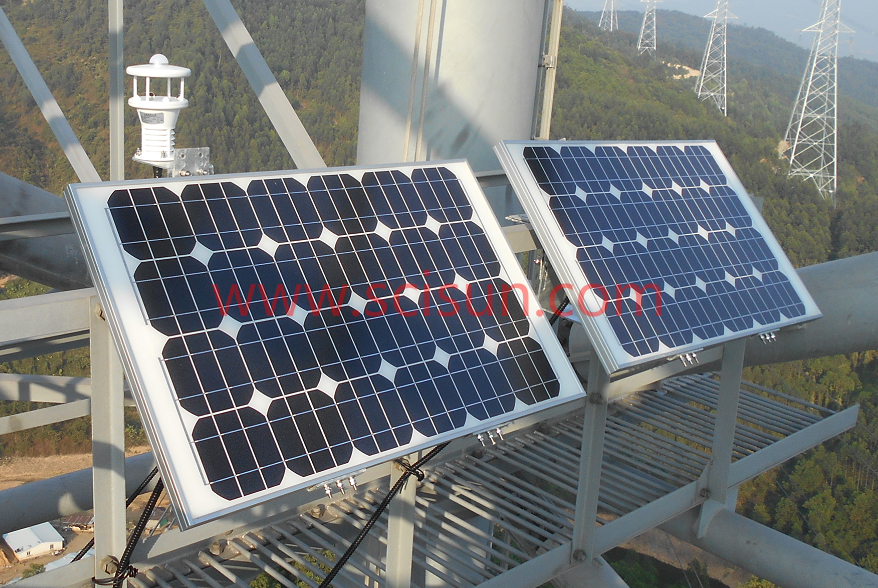

设备安装实例：
