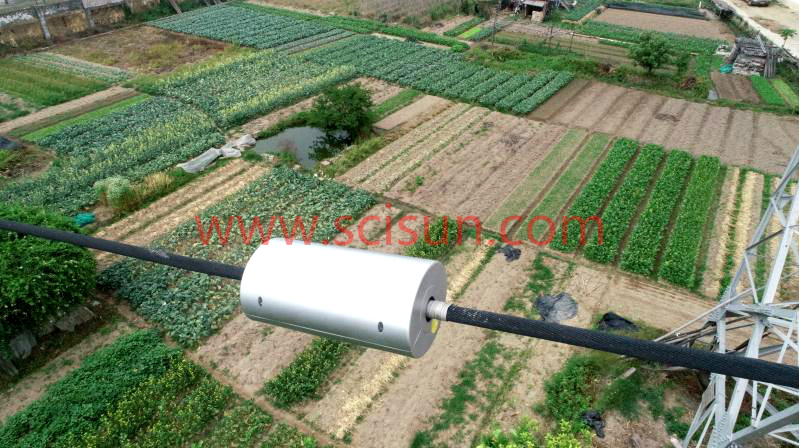

▲ 输电线路分布式故障定位监测装置

分布式故障定位监测装置应用于故障区间定位、故障点精确定位、故障原因辨识等领域。通过在输电线路上每隔40~50km安装一个监测终端（每套ABC三相或正负极各安装1台），就近监测故障暂态行波电流，以完整反映故障发生时的电磁暂态特征，分析故障行波电流的波形特征及波尾时间长短，实现对雷击与非雷击故障、绕击与反击故障性质的准确判别；同时装置以分段区间定位的方式提高定位的可靠性和准确性，减小弧垂、波速、波形衰减以及干扰信号对定位精度的影响，实现高精度定位。

产品技术参数

Ø  电源采用耦合取电方式，免维护时间＞5年

Ø  区间定位可靠性＞99%

Ø  定位误差＜±100米

Ø  能鉴别雷电绕击和反击，准确率＞95%；

Ø  分布式输电线路智能故障诊断装置的负荷电流适应能力20A~1500A；

Ø  终端直接安装于输电线路导线上，适应各类导线型号；

Ø  装置整体重量：小于5kg；

Ø  装置防护等级：IP66以上；

Ø  使用环境温度：-40℃~+75℃。
