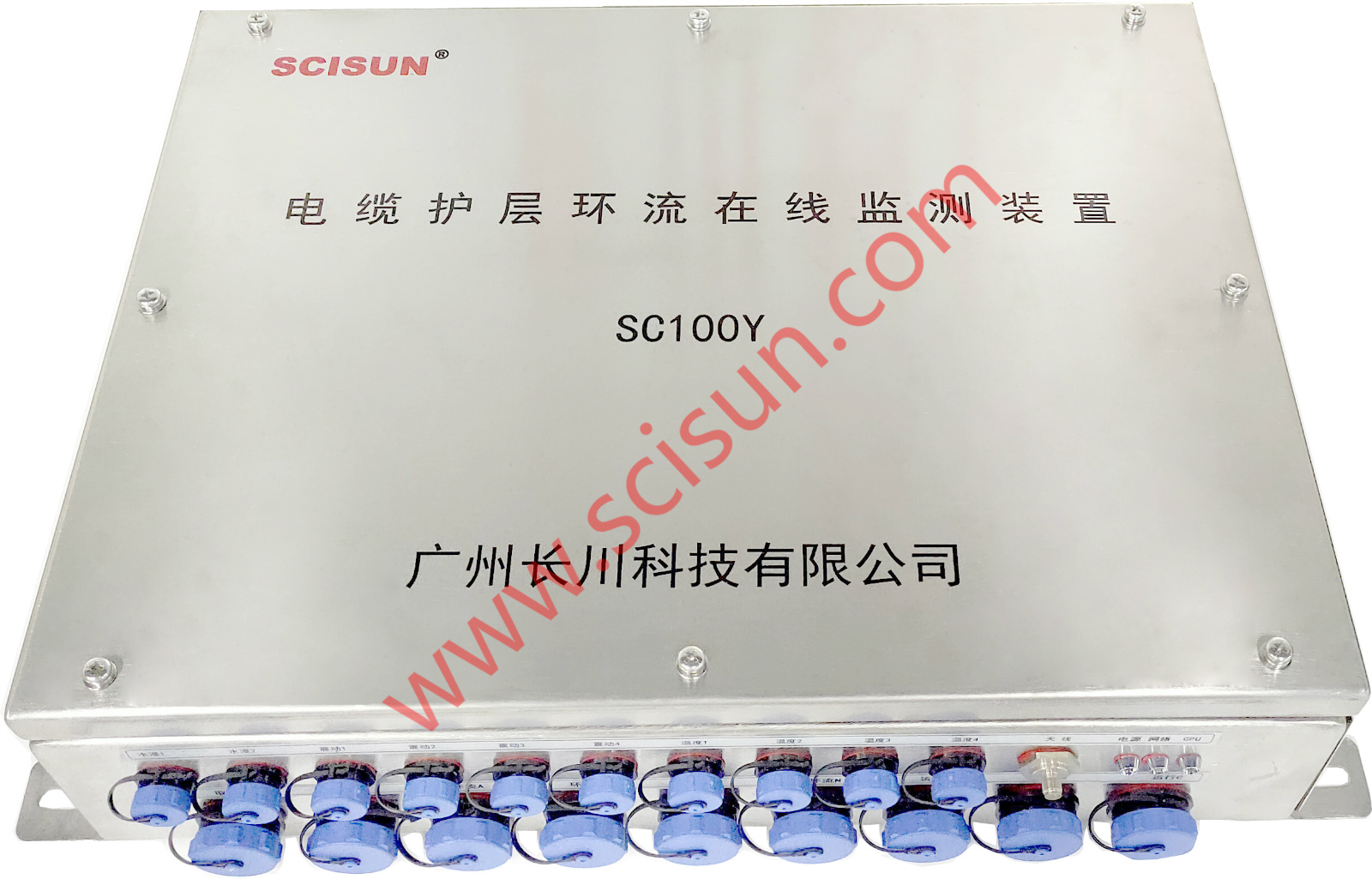

▲ SC100型接地环流装置
SC100型接地环流装置采用了环流法原理，即：单芯电缆金属护套在正常情况下（即一点接地），金属护套上环流极小，主要是容性电流，而一旦金属护套出现多点接地与大地形成回路后，环流显著增加，严重时可达主电流的90%以上。实时监测电缆金属护套环流的变化量，实现单芯电缆金属护套在线监测，及时准确的发现接地故障，从根本上避免电缆事故的发生，保证电缆安全可靠的运行。
主要参数
参数 | 指标 |
电流测量 | 运行电流测量 | 3路，0.1A~2000A（其他需定制） |
护层接地电流测量 | 4路，0.1A~200A（其他需定制） |
回流线电流测量 | 1路，0.1A~200A（其他需定制） |
测量精度 | ±(0.5%+0.1A) |
测量周期 | 1秒~260秒可设置 |
温度测量 | 范围 | 4路，-40℃~+130℃ |
精度 | ±1℃ |
测量周期 | 10秒~260秒可设置 |
其它 | 传感器断线可检测，RS-485传输 |
振动测量 | 范围 | 4路，振动监测频率1～500次/秒 |
报警范围 | 10～250次/秒可设置 |
报警持续时间 | 1～600秒可设置 |
其它 | 传感器断线可检测 |
水浸 | 范围 | 2路，最大4米 |
报警范围 | 0.1~4米，可设置 |
报警持续时间 | 1～600秒可设置 |
其它 | 传感器断线可检测 |
